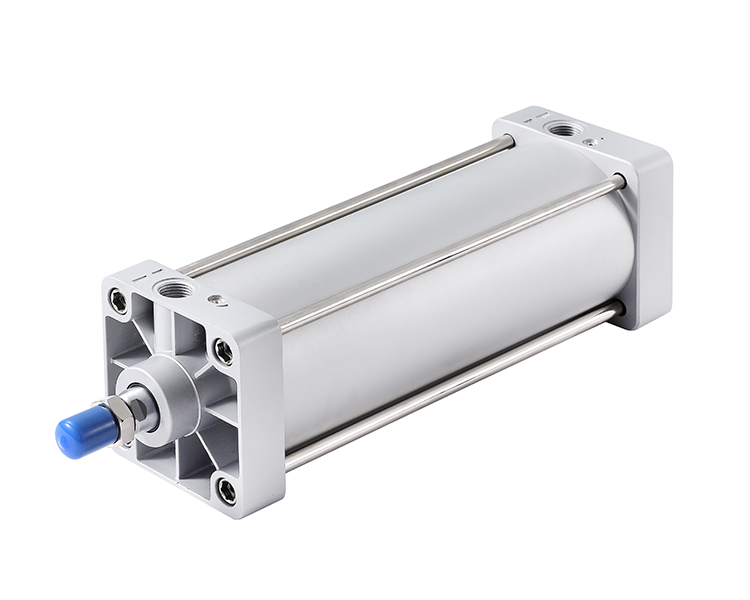

HSC系列氣缸
產品特點
? 活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能
? 氣缸緩沖調節平穩
? 耐高溫密封材料，使用溫度范圍 0~150℃
? 可選配感應磁石，安裝磁性開關方便靈活
? 氣缸緩沖調節平穩
? 耐高溫密封材料，使用溫度范圍 0~150℃
? 可選配感應磁石，安裝磁性開關方便靈活
內徑 | 32 | 40 | 50 | 63 | 80 | 100 |
| 動作型式 | 復動型 | |||||
工作介質 | 空氣（經40μm以上濾網過濾） | |||||
固定形式 | HSC | 基本型 FA FB CA CB LB TC TCM1 | ||||
HSCD、HSCJ | 基本型 FA LB TC TCM1 | |||||
使用壓力范圍 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | |||||
| 保證耐壓力 | 1.5MPa（215psi）（15bar） | |||||
| 工作溫度℃ | -20~70 | |||||
| 使用速度范圍mm/s | 30~800 | |||||
行程公差范圍 | 0~250 +1.0 0 251~1000+1.50 1001~1500+2.0 0 | |||||
緩沖形式 | 可調緩沖 | |||||
緩沖行程 | 21 | 28 | 29 | |||
| 接管口徑[注1] | PT1/8 | PT1/4 | PT3/8 | PT1/2 | ||
[ 注 1] 接管牙型有 PT 牙、G 牙可選
內徑 | 125 | 160 | 200 | 250 |
| 動作型式 | 復動型 | |||
工作介質 | 空氣（經40μm以上濾網過濾） | |||
固定形式 | HSC | 基本型 FA FB CA CB LB TC | ||
HSCD、HSCJ | 基本型 FA LB TC | |||
使用壓力范圍 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | |||
| 保證耐壓力 | 1.5MPa（215psi）（15bar） | |||
| 工作溫度℃ | -20~70 | |||
| 使用速度范圍mm/s | 30~500 | |||
行程公差范圍 | 0~250 +1.0 0 251~1000+1.50 1001~1500+2.0 0 | |||
緩沖形式 | 可調緩沖 | |||
緩沖行程 | 28 | 29 | 33 | 40 |
| 接管口徑[注1] | PT1/2 | PT3/4 | PT1 | |
[ 注 1] 接管牙型有 PT 牙、G 牙可選
| HSC | - | -50 | ×S | -PPV | -A | -20 | - | - | - |
| 氣缸 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑧ |
| ① | 規格代號 | -：標準復動型 | |||||||
| D：雙軸復動型 | |||||||||
| J：雙軸復動行程可調型 | |||||||||
| ② | 缸徑 | 32 40 50 63 80 100 | |||||||
| ③ | 行程 | 詳見行程表 | |||||||
| ④ | 緩沖形式 | 可調節緩沖 | |||||||
| ⑤ | 位置感測 | -：不帶磁性開 | |||||||
| A：帶磁性開關 | |||||||||
| ⑥ | 調整行程 | 僅HSCJ有此代碼 10 20 30 40 50 75 100 | |||||||
| ⑦ | 固定形式 | HSC | - LB FA FB CA CB TC | ||||||
| HSCD、HSCJ | - LB FA TC | ||||||||
| ⑧ | 密封件材質 | H：氟橡膠 | |||||||
| N：NBR | |||||||||
| ⑧ | 牙型代碼 | -：PT牙 | |||||||
| G：G牙 | |||||||||
| HSC | - | -125 | ×S | -PPV | -A | - | - |
| 氣缸 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
| ① | 規格代號 | -：標準復動型 | |||||
| D：雙軸復動型 | |||||||
| J：雙軸復動行程可調型 | |||||||
| ② | 缸徑 | 125 160 200 250 | |||||
| ③ | 行程 | 詳見行程表 | |||||
| ④ | 緩沖形式 | 啟動可調節緩沖 | |||||
| ⑤ | 磁性感測 | -：不帶磁性開 | |||||
| A：帶磁性開關 | |||||||
| ⑥ | 固定形式 | HSC - LB FA FB CA CB TC | |||||
| HSCD、HSCJ | - LB FA TC | ||||||
| ⑦ | 密封件材質 | H：氟橡膠；-：NBR | |||||
